Изготовление звездочек для всех видов цепей

Звездочки для всех видов цепей

Кроме серийного производства цепей наша компания «Резон» предлагает помощь технических специалистов в проектировании и изготовлении звездочек любого шага и исполнения с учетом пожеланий Заказчика. Возможно изготовление как по чертежам, так и по образцам Заказчиков.

Варианты исполнения звездочек:

  • для всех видов цепей;
  • с отверстием под расточку;
  • со шпоночным пазом;
  • со шпоночным пазом в ступице;
  • со шлицевым отверстием в ступице;
  • с радиальными отверстиями в ступице;
  • с замком Taper Lock (Taper Bush);
  • разъемные звездочки со ступицей

Мы изготавливаем звездочки для цепей по ГОСТ, а также для цепей европейских стандартов DIN/ISO.

Отличительная особенность нашего производства – наличие разнообразного технологического оборудования, позволяющего производить широкую номенклатуру машиностроительной продукции мелкими сериями и оказывать производственные услуги в широком спектре.

Станочный парк нашего производства укомплектован универсальными станками и обрабатывающими центрами с ЧПУ. Высокий профессионализм наших сотрудников обеспечивает выбор оптимальных режимов обработки в зависимости от модификации изделия, что позволяет минимизировать расход материала, сократить сроки изготовления и, соответственно, конечную стоимость.

Одним из приоритетных направлений нашего предприятия является обработка материалов на проволочных (вырезных) электроэрозионных станках с ЧПУ. Имеющийся на производстве большой парк вырезных станков и высококвалифицированные специалисты дают возможность обрабатывать детали различной сложности и точности, как малых, так и больших габаритов (1000х800х600 мм).

    Звездочки для любых видов цепей

    Однорядные звездочки для приводных роликовых и втулочных цепей по ГОСТ 13568-97
    Допустимые технические характеристики:
    Шаг цепи: 9,525; 12,7; 15,875; 19,05; 25,4; 31,75; 38,0; 38,1; 44,45; 50,8; 63,5 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

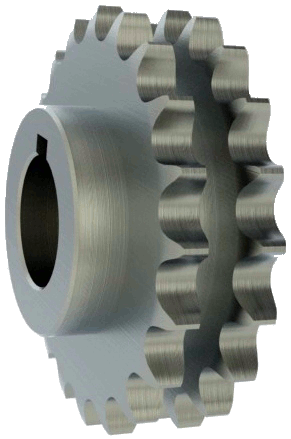

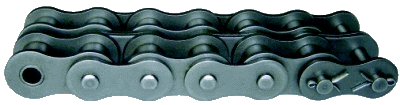

    Двухрядные звездочки для приводных роликовых и втулочных цепей по ГОСТ 13568-97
    Допустимые технические характеристики:
    Шаг цепи: 12,7; 15,875; 19,05; 25,4; 31,75; 38,0; 38,1; 44,45; 50,8 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.
    Трехрядные звездочки для приводных роликовых и втулочных цепей по ГОСТ 13568-97
    Допустимые технические характеристики:
    Шаг цепи: 12,7; 15,875; 19,05; 25,4; 31,75; 38,0; 38,1; 44,45; 50,8 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

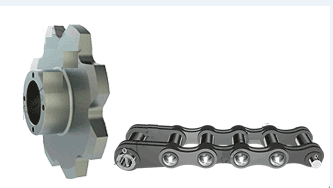

    Звездочки для цепей транспортеров и элеваторов типа ТРД-38-5600
    Допустимые технические характеристики:
    Шаг цепи: 38,0 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

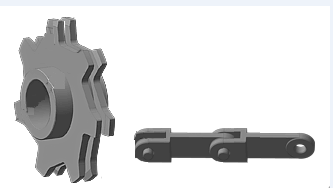

    Звездочки для тяговых пластинчатых цепей по ГОСТ 589-85
    Допустимые технические характеристики:
    Шаг цепи: 50, 63, 75, 80, 100, 125, 160, 200, 250 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

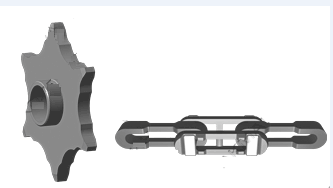

    Звездочки для тяговых вильчатых цепей по ГОСТ 12996-90
    Допустимые технические характеристики:
    Шаг цепи: 100, 125, 160, 200, 250 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.
    Звездочки для тяговых разборных цепей по ГОСТ 589-85
    Допустимые технические характеристики:
    Шаг цепи: 63, 80, 100, 125, 160, 200, 250 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

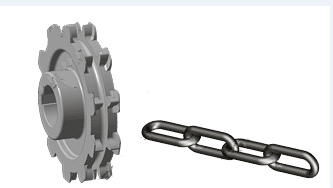

    Звездочки для круглозвенных цепей по ТУ 3148-001-98474340-2007
    Допустимые технические характеристики:
    Калибр: от 6 до 22 мм
    Шаг: от 19 до 136 мм
    Мах диаметр окружности выступов при зацеплении за горизонтальное звено: не более 350 мм
    Мах диаметр окружности выступов при зацеплении за вертикальное звено: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

    Звездочки для грузовых пластинчатых цепей по ГОСТ 191-82

    Допустимые технические характеристики:
    Шаг цепи: 100, 125, 160, 200, 250 мм
    Мах диаметр окружности выступов: не более 1000 мм
    Внутреннее зацепление: шпоночное, шлицевое, Taper Bush
    Термообработка: объемная закалка, ТВЧ.

    Перед изготовлением чертежи звездочек согласовываются с Заказчиком!За консультацией обращайтесь к специалистам службы продаж
    Главной целью компании «Резон» является достижение максимально высокого качества изготавливаемых изделий. Это достигается путем комплексного подхода к реализации каждого проекта – от разработки технического задания и конструкторской документации до сборки готового изделия.
    Большой опыт, высококвалифицированный персонал и современное оборудование гарантируют высокое качество изделий в минимальные сроки по приемлемым ценам!
