Тяговые цепи: характеристики, виды
Содержание
До сих пор можно спорить по поводу того, кто же является изобретателем первой цепи для технических нужд. История донесла до нас имя английского изобретателя и рационализатора Ганса Ренольда — в конце 19 века он предложил техническую цепь, максимально приближенную к современным. Впрочем, задолго до него знаменитый Леонардо да Винчи в своих зарисовках использовал приспособление, отдаленно напоминающее цепные передачи современности. Единого мнения по данному поводу пока все еще не существует.

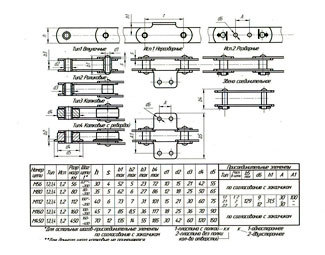

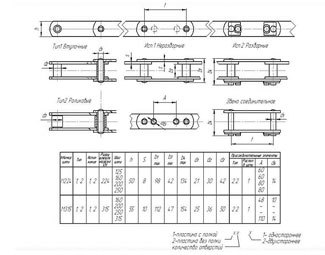

ОБЩАЯ ИНФОРМАЦИЯ
Однако такое изобретение как тяговая цепь, стало сегодня повсеместно распространенным. Производители строго следуют всем установленным стандартам изготовления, используя марки легированных сталей. Но, в зависимости от того, каким нуждам цепь будет служить, используются варианты на тему стали и иных материалов.
Используются разные показатели — благодаря им, процесс классификации упрощается и унифицируется:
- Показатели максимально допустимых механических нагрузок, которые смогут выдерживать изделия.
- Параметр, определяющий шаговые размеры.
- Разрушающая масса.
Цепь относится к достаточно универсальному изобретению. Базовый вариант имеет незамысловатую конструкцию, рационализаторы предлагают бесчисленное количество усовершенствований и модификаций. Все они призваны улучшить характеристики и адаптировать конструкцию к промышленным нуждам.
Мы предлагаем приобрести у нас в компании тяговые цепи и изделия иного рода, которые изготовлены в соответствии со всеми установленными ГОСТами. Они характеризуются высокой степенью точности изготовления, прочностными характеристиками и при должном уходе прослужат длительное время.

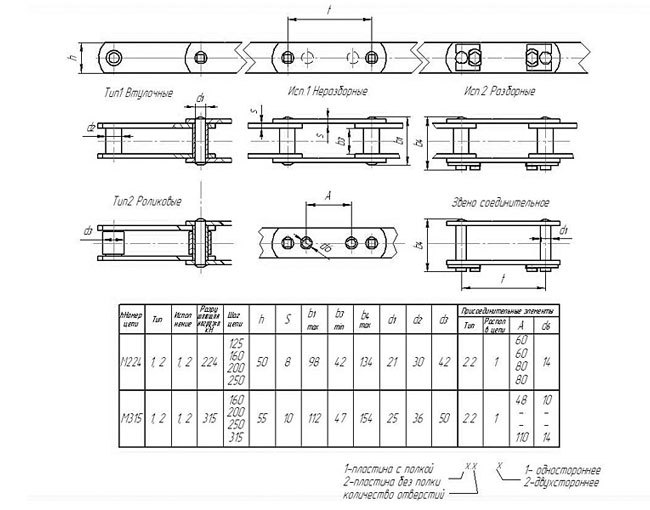

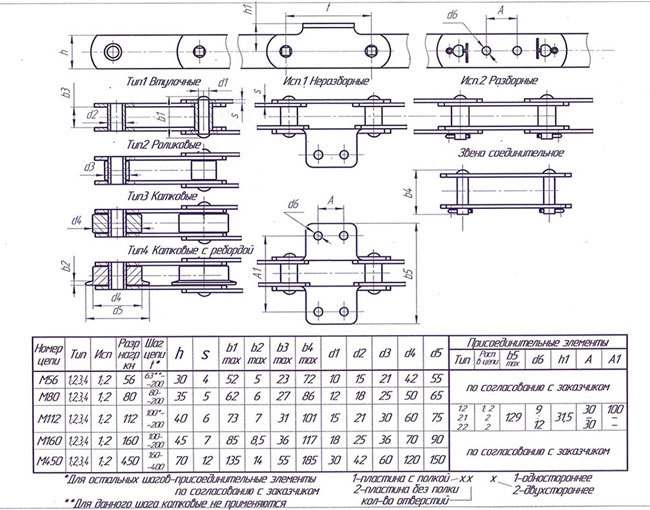

Тяговые цепи условно можно представить как последовательно соединенные между собой внутренние и внешние звеньевые сегменты. При этом сами сегменты могут беспрепятственно передвигаться по плоскости. Наши изделия характеризуются продолжительностью и безотказностью эксплуатации на определенных технологическими нормами механических нагрузках.
К одним из главных свойств таких цепей можно отнести высокую степень их универсальности. Их можно оснащать всевозможными дополнительными элементами, значительно расширяя сферу применения.
При производстве отечественных изделий тягового типа добросовестные изготовители придерживаются ГОСТа 588−81. Зарубежные производители ориентируются на свой стандарт — ISO 19774 или DIN 8165. Оба имеют право на существование и хорошо показывают себя во время эксплуатационного периода.

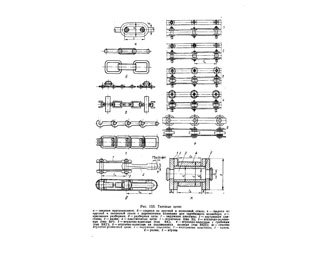

ВИДЫ ТЯГОВЫХ ЦЕПЕЙ
В зависимости от конструктивных особенностей и своего назначения, цепи могут включать в себя разные элементы.
Параметры выбора:
- тип устройства — будет ли это цепь роликовая, либо втулочная;
- вид — разборный или неразборный;
- показатель шага;
- дополнительные элементы, предусмотренные конструкцией;
- материал изготовления.

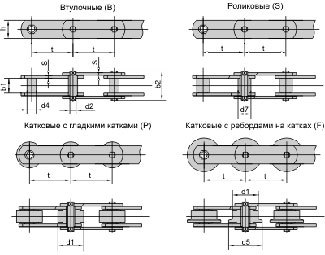

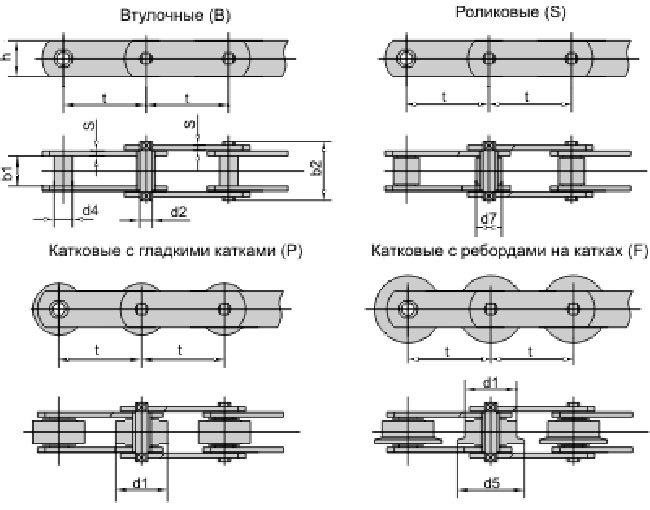

При этом тяговые цепи принято делить на цепи втулочного и роликового типа. Первые в своем составе имеют:
- внутренние и наружные соединительные пластинки;
- штифты;
- втулки.
Конструкции роликового типа имеют все то же самое, но с дополнительным роликом.
Тяговую цепь можно разобрать — в случае с разборной конструкцией. Она находит свое применение там, где необходимо обеспечить перемещение тех или иных грузов на подъемниках или конвейерах.
В разборных конструкциях предусмотрены валики фиксированного и съемного типа. Несущая часть должна быть выполнена из самых прочных и износоустойчивых материалов, которые должны отличаться устойчивостью к коррозии.
Востребован сегодня и такой подвид тяговых цепей, как пластинчатый. Именно он является самым прочным и способен переносить наиболее интенсивные нагрузки. Секрет заключается в использовании в производстве особых сортов высоколегированных и закаленных сталей.
В свою очередь, такие цепи делятся на следующие разновидности:
- с обычными пластинами;
- без пластин;
- с элементами, выполненными на заказ.
Главное отличие всех трех видов друг от друга заключается в организации их конструкции.
Обычно тяговые цепи пластинчатого типа находят свое применение там, где требуется проводить обработку древесины, а также в конструировании и изготовлении транспортных средств, сельском хозяйстве. Кроме того, они встречаются в лифтных сооружениях и иных подъемных конструкциях. В производственных целях они могут быть дополнены технологическими отверстиями и валиковыми элементами.
Цепи так называемой вильчатой конструкции обычно дополняются скребковыми элементами. Благодаря этому, они способны удерживать груз, и работают обычно на конвейерных линиях и им аналогичных. Их особенностью можно считать и то, что они могут функционировать и в реверсном режиме — то есть, в случае, если конвейерная линия была запущена в обратную сторону.
ГДЕ НАХОДЯТ ПРИМЕНЕНИЕ ТАКИЕ ЦЕПИ
Цепи конвейерного назначения превосходно себя показывают в случаях, когда есть необходимость в перемещении тяжелых грузов на продолжительные расстояния. Конечно, можно было бы привлечь к транспортировке, разгрузке и погрузке живую рабочую силу, но только цепи могут обеспечить безопасный и быстрый результат. При этом обычно требуется привлечение к работе всего одного работника — оператора конвейерной или аналогичной транспортерной установки.
Пластинчатые разновидности могут помочь при необходимости эффективно переработать тяжелые отходы. Это не только твердый бытовой мусор, но и производственный, строительный.
Такие цепи устанавливают на станциях по водной очистке, на хлебопекарнях и зерновых токах. Транспортные средства, а также металлургия, машиностроительная отрасль — изделия данного вида оказываются востребованными везде.
Пластинчатая разновидность широко используется для различных нужд при деревообработке. Лесозаготовительные комплексы практически нельзя представить без всевозможных конвейерных устройств. Они работают почти на любом из этапов производственного цикла.
Ниже представлен несколько обобщенный перечень тех сфер производства, где используются данные цепи:
- как основные несущие механизмы во всевозможных транспортировочных устройствах;
- как инструменты для осуществления передачи тяг в различных станках, приводных механизмах
и т. д. ; - автомобильное и машинное строение;
- пищепром;
- деревозаготовительная промышленность;
бумажно-целлюлозная промышленность;- авиастроение;
- широкий спектр сельскохозяйственных работ.
В зависимости от уже упомянутых выше видов, они могут применяться в промышленности для разных целей. Например, разборные конструкции часто применяются там, где необходимо переместить продукцию, обеспечив достаточно большой наклон относительно горизонта. Для обеспечения дополнительной прочности фиксации они могут снабжаться валиками.
Вильчатая конструкция устанавливается как на транспортерах, так и на конвейерах. Причем, если линии требуется обеспечить беспрепятственный обратный ход, то без вильчатых цепей не обойтись.
ДОСТОИНСТВА И ПОКУПКА ЦЕПЕЙ
К отличительным чертам и достоинствам изделий тягового типа можно отнести, в первую очередь, их показатели прочности. Работниками промышленности они ценятся также за то, что служат продолжительное время и довольно универсальны, просты в конструктивном плане, быстро заменяются и ремонтируются. Следует отметить и высокий коэффициент полезного действия — часто он превышает 90 процентов.
Высококачественные тяговые цепи в различных конструктивных вариациях предлагаются у нас в компании. Мы даем длительные гарантии на качество нашей продукции.
